概述┃

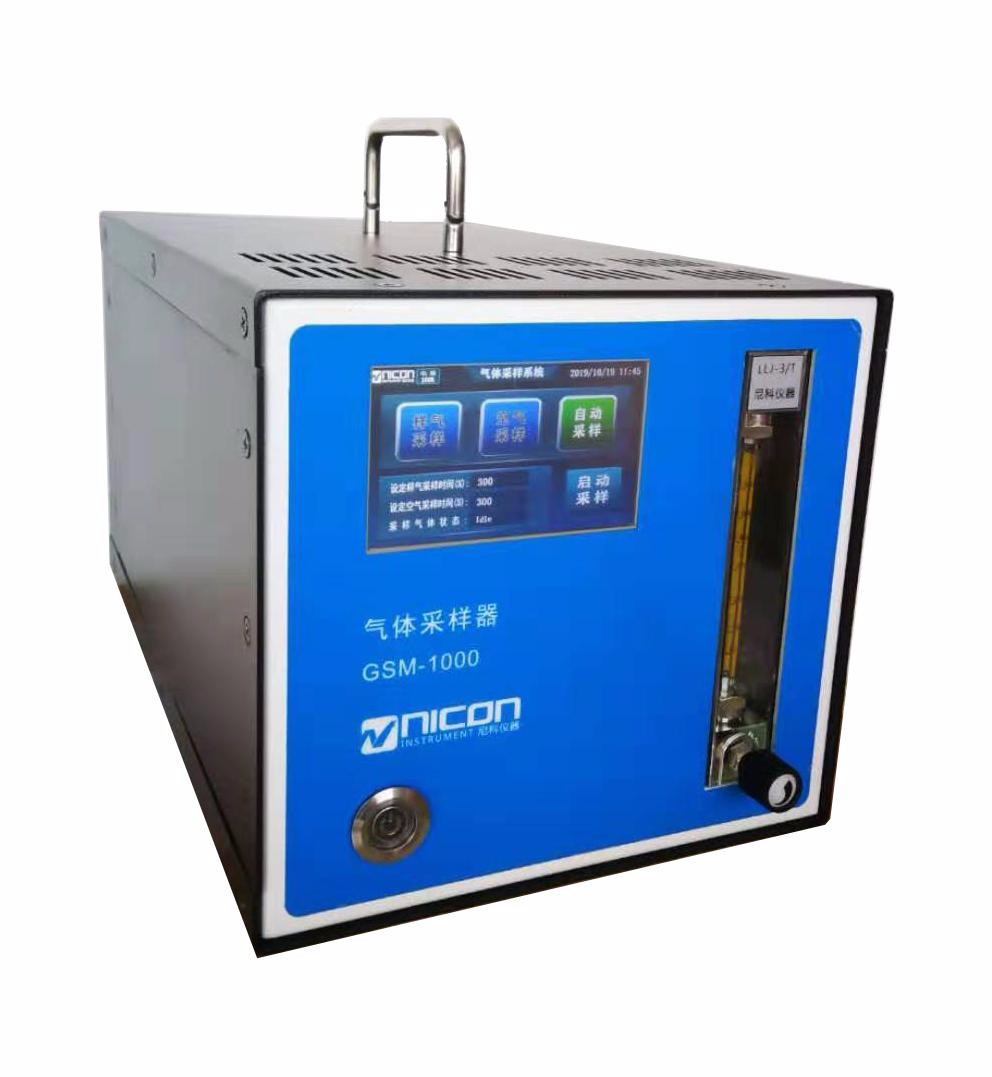

该系统内置锂电池，无需外部供电；采用触摸屏进行设置，系统支持定时采用、间隔 采样以及空气与尾气定时切换采样，空气洗涤器与尾气过滤器外置。系统工作模式分为待 机模式、空气采样模式、尾气采样模式、自动工作模式。
(1) 待机模式、空气采样模式、尾气采样模式工作状态表：
|
工作模式 |
三通电磁阀 |
采样真空泵 |
备注 |
|
待机模式 |
OFF |
OFF |
|
|
空气采样模式 |
OFF |
ON |
|
|
尾气采样模式 |
ON |
ON |
|
(2) 自动模式工作状态表：
|
流程 |
待机模式时间 |
空气采样模式时间 |
尾气采样模式时间 |
备注 |
|
工作流程 |
T1 |
T2 |
T3 |
单位：秒 |
说明：系统依据相应配置自动切换三种工作模式
T1：系统待机时间，设置范围（0~60000 秒）
T2：系统空气采样模式工作时间，设置范围（0~60000 秒）
T3：系统尾气采样时间工作时间，设置范围（0~60000 秒）
原理示意图┃
技术参数┃
系统内置锂电池，支持系统连续工作 12 小时
系统采用 3.5”触摸屏操作
系统采样高精度转子流量计进行采样流量设置
采样流量精度：≤±3.5%F.S
接触气体部件采用硼硅酸盐玻璃、PTFE、316 不锈钢
系统支持待机模式、空气采样模式、尾气采样模式、自动工作模式，各工作模式可自动定时切换
